Тип трубопроводной сети автоматической системы пожаротушения IG541

Описание:

Огнетушитель IG541, смешанный с газом агент бесцветный, без запаха, нетоксичный, непроводящий и чисто "зеленый" сжатый газ. Он состоит из природных газов—азота, аргона и углекислого газа—Во время пожаротушения он не препятствует видимости, не создает температурных различий или коррозионных продуктов разложения.Выброс этого агента просто возвращает природные газы обратно в окружающую средуВ отличие от галоновых или альтернативных огнетушителей, они не способствуют парниковому эффекту и не производят химических веществ, наносящих вред атмосфере.избегает проблем токсичности, связанных с их использованием при тушении пожаров, что делает его идеальным выбором для районов с частой деятельностью человека.

Компоненты системы, структура и параметры:

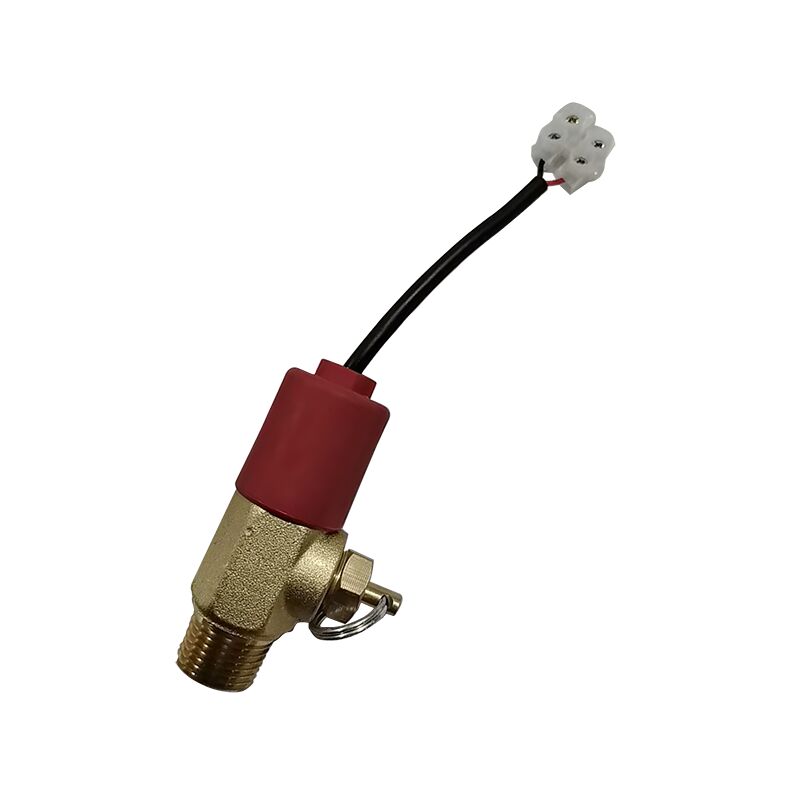

6Электромагнитный драйвер:

6.1 Цель

Электромагнитный резервуар клапан устанавливается на баллоне стартового газа для уплотнения стартового газа внутри.активация электромагнита внутри клапана, чтобы открыть его и выпустить исходный газЗатем газ протекает по исходному трубопроводу, активируя соответствующий выборный клапан и клапан контейнера для высвобождения огнетушителя для подавления.

Модель _ Структурная диаграмма и основные параметры производительности:

7. Выборочный клапан (также называемый распределительным клапаном):

Структура: выборный клапан в основном состоит из корпуса клапана, приводной цилиндра и других компонентов.

Принцип работы: отборный клапан используется в комбинированных распределительных системах.Контроллер пожарной сигнализации выводит постоянный ток 24 В для открытия привода клапана, связанного с распределительным клапаномАктивационный газ проходит через воздушную трубу управления, которая открывает выборный клапан; затемГаз проходит через воздушную трубу управления и газовый контрольный клапан для активации клапана контейнера огнетушителя.Затем огнетушащее средство доставляется в зону защиты через коллекторную трубу, отборный клапан и распределительную сеть.ручку можно управлять вручную, чтобы открыть выборный клапанОднако при нормальных условиях персонал не должен управлять ручкой, чтобы предотвратить непреднамеренную активацию.

8Металлический шланг

8.1 Цель: обеспечивает гибкое соединение между клапаном контейнера и тормозным клапаном, смягчая воздействие потока на смешанный газовый огнетушитель.

8.2 Структура: изготовлена из гофрированных труб из нержавеющей стали и проволочной сетки из нержавеющей стали. Соединительный шланг служит трубопроводом, соединяющим клапан контейнера и контрольный клапан жидкости.обеспечение функции буферизации давленияВ основном он состоит из шланга и шланговых фитингов из стальной проволоки.Внешний вид и габариты соединительного шланга (который может быть изготовлен на заказ в соответствии со специфическими требованиями) следуют::

9. односторонний клапан

9.1 Цель: устанавливается на коллекторной трубе IG-541 для предотвращения обратного потока смешанного газа из трубы.

9.2 Структура: состоит из таких компонентов, как корпус клапана, ядро клапана и пружина. Он имеет новую конструкцию, гибкую работу, отличную герметичность и низкое сопротивление жидкости.

9.3 Применение: гибкость и герметичность ядра клапана должны регулярно проверяться.

10Пневматический тормозный клапан

10.1 Назначение: Для использования на воздушной линии управления во время запуска системы.

10.2 Структура: состоит из таких компонентов, как корпус клапана, ядро клапана и пружина, с новой конструкцией, плавной работой, отличными характеристиками уплотнения и легкой установкой.

10.3 Применение: в системе пневматического управления трубопроводами используются трубопроводы типа сцепления для соединений, используяφ8×1 медные трубки. Пневматический предохранительный клапан требует регулярной проверки гибкости и герметичности ядра клапана.

11Устройство обратной связи сигнала давления

11.1 Назначение: устанавливается на выходном конце выборного клапана (для автономных систем без выборного клапана он может быть установлен на коллекторе).Когда смешанный газовый огнетушитель выпускается, переключатель давления активируется, отправляя сигналы в свет вентиляции, аудиовизуальную сигнализацию и центр управления.

11.2 Структура: состоит из клапанного корпуса, поршня и микроперемычки, среди других компонентов. Он отличается компактными размерами, легкой конструкцией и высокой гибкостью и надежностью.

11.3 Применение: Перед установкой проверять работу поршня и измерять производительность микроперевода. Во время установки убедитесь, что корпус не подвергается механическому напряжению.

12. Сборная труба

12.1 Цель: Смешанное газовое огнетушительное средство, собранное из нескольких контейнеров, затем транспортируется по основному трубопроводу в распределительную сеть в пределах охраняемой зоны.

12.2 Структура: коллекторная труба изготавливается путем сварки бесшовных стальных труб и фитингов с общим оцинкованием.Фитинг для тормозного клапана может быть изготовлен в однорядных или двухрядных конфигурациях в зависимости от необходимости.

12.3 Применение: коллекторная трубка должна быть надежно прикреплена к подставке цилиндра с помощью стандартных U-булотов.

13. Защитный клапан в трубе сбора

13.1 Применение: устанавливается на коллекторной трубе. Поскольку в комбинированной распределительной системе используется отборный клапан, коллекторная труба образует закрытую секцию.создается значительное давление из-за воздействия температуры;; поэтому на заднем конце коллекторной трубы устанавливается предохранительный клапан.

13.2 Структура: состоит из корпуса клапана и предохранительной диафрагмы.

14Стальная подставка для цилиндров

14.1 Цель: используется для закрепления огнетушителя IG-541.

14.2 Структура: подставка цилиндров построена из прямоугольных труб, отличается изысканным мастерством, эстетической привлекательностью и надежностью.

14.3 Применение: стойка для цилиндров отсоединяема для транспортировки и может быть смонтирована на месте. Место установки должно быть ровным и гладким; при необходимости его можно закрепить якорными болтами.Коллекторная труба должна быть закреплена над стойкой цилиндровВо время сборки убедитесь, что вертикальное выравнивание стойки цилиндров правильно регулируется.

15- Нузель.

Дюзел является одним из важнейших компонентов системы, его спецификации должны определяться на основе специфических требований охраняемой зоны.

15.1 Структура: сопла состоит в основном из корпуса сопла. Внешний вид показан ниже:

Принцип работы: в защищенной зоне устанавливается насадка для распыления распыляемого огнетушителя, обеспечивающая равномерный охват всей зоны.

16. низкорельефный клапан высокой уплотнения

Использование:

При возникновении незначительной утечки в устройстве запуска (при давлении в трубопроводе)≤0.1 МПа), утекающий газ автоматически выпускается, предотвращая накопление газа и давление, которое может вызвать непреднамеренные сбои в работе системы.

Во время работы системы, поскольку давление в пусковом трубопроводе быстро увеличивается, клапан низкого пропускания с высоким сопротивлением автоматически закрывается, чтобы обеспечить правильное запуск системы.

16.1 Диаграмма внешнего вида клапана с низким разрядом высокой герметичности:

16.2 Диаграмма внешнего вида клапана с низким разрядом высокой герметичности:

17. ПРУстройство для снятия давления

17.1 Цель: Для снижения давления газа IG-541.

17.2 Структура: состоит из впускных и выпускных фланцев, понижающих давление отверстий и уплотнительных колец.
