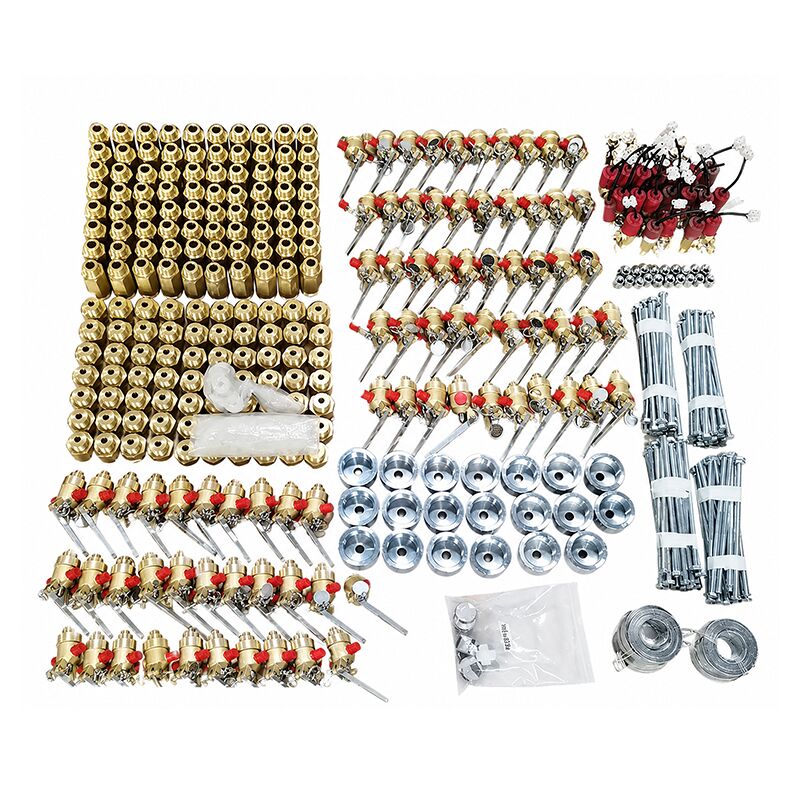

Тип трубопроводной сети автоматической системы пожаротушения IG100

Описание:

В качестве огнетушащего вещества IG100 использует 100% азот под давлением, на долю которого приходится 78% атмосферы. Его потенциал разрушения озона (ODP) и потенциал глобального потепления (GWP) равны нулю. Время удерживания в атмосфере равно нулю без какого-либо вредного воздействия на окружающую среду.Он полностью интегрирует концепцию проектирования системы пожаротушения в новую эпоху., так что продукт успешно выполняет функцию защиты окружающей среды и эффективного пожаротушения.

ИГ100характеристики:защита экологической среды Земли,сбезопасность и гигиена не влияют на зрение, отсутствие пятен, вызванных огнетушащим веществом, прочный эффект пожаротушения. Азот можно отделить от воздуха и производить из широкого спектра источников по низкой цене.

В сочетании с устройством пожаротушения и электронными аксессуарами вся система может активироваться автоматически. Он может контролировать ситуацию в защитной зоне с помощью детекторов, а затем автоматически запускать устройство пожаротушения с помощью электромагнитного привода. Таким образом, вся система может быть полностью автоматизирована. Таким образом, можно избежать того, что никто не заметит пожар, когда он произойдет, а также сэкономить много денег на найме для наблюдения за защитной зоной.

Управление несколькими зонами также заключается в безопасном контроле всей системы. Мы можем использовать одну систему для защиты нескольких зон посредствомраспространениеклапаны. Он можетделатьальтернатива всей системы, направленная на другую защитную зону. Агент может быть выброшен туда, где произошел пожар. Потушить пожар в короткие сроки будет очень эффективно. Следует отметить одну вещь: следует подготовить небольшую комнату для хранения всей системы.
Компоненты системы, структура и параметры:

1. Баллонный баллон с огнетушащим веществом:

Структура: Группа баллонов смешанного газового пожаротушения IG541 состоит из емкостей для огнетушащего вещества и хранения, клапанов контейнеров, предохранительных устройств, манометров и т. д.

2. Клапан контейнера

2.1 Структурная схема (см. рисунок ниже)

2.2 Основная производительность

2.3 Цель

На баллоне хранения огнетушащего вещества установлен клапан баллона для герметизации огнетушащего вещества внутри. Во время пожара клапан обычно открывается за счет подачи газа для выпуска огнетушащего вещества для тушения пожара.

2.4 Инструкции по использованию и техническому обслуживанию

2.4.1 Клапан контейнера имеет два режима работы: газовое и ручное механическое управление. Газовая активация включает в себя активирующий газ, приводящий в движение шток поршня внутри цилиндра привода, который протыкает рабочую диафрагму клапана контейнера, тем самым открывая клапан. Ручное механическое управление требует ручного управления ручкой клапана контейнера для открытия клапана; этот режим используется в экстренных ситуациях.

2.4.2 Клапан баллона снабжен предохранительной диафрагмой (с давлением взрыва 23 МПа) для предотвращения избыточного давления внутри баллона с огнетушащим веществом путем сброса давления, обеспечивая тем самым безопасность баллона. В нормальных условиях защитная диафрагма остается неактивной; он может разорваться только при аномальных обстоятельствах, таких как чрезмерно высокое давление наполнения или повышенная температура окружающей среды. В случае разрыва защитной диафрагмы и сброса давления в баллоне диафрагму необходимо немедленно заменить, провести проверку целостности уплотнения и заправить баллон огнетушащим веществом.

При замене диафрагмы необходимо использовать только предоставленные нашей компанией диафрагмы, идентичные по модели и характеристикам оригинальной и прошедшие испытания; Произвольная замена запрещена.

2.4.3 Во время заправки огнетушащего вещества заправочное отверстие (как показано на рисунке выше) должно быть подключено к источнику газа; просто ослабьте крепежный винт, чтобы продолжить заполнение. После завершения необходимо затянуть крепежный винт, прежде чем снимать заправочный штуцер. Заправку огнетушащих веществ должны производить квалифицированные специалисты.

2.4.4 После срабатывания клапана контейнера его необходимо вручную перезапустить и проверить на наличие каких-либо отклонений перед возобновлением использования.

3. Воздушный привод

3.1 Цель

Газовый привод установлен на контейнере для активации его клапана. При пожаре контроллер выдает команду на тушение пожара, активируя группу газовых баллонов, соответствующую распределительному клапану. Этот блок выпускает активирующий газ, который открывает соответствующий селекторный клапан. Затем активирующий газ проходит через газовый обратный клапан в трубопровод привода, заставляя внутреннюю лопасть протыкать рабочую диафрагму в клапане контейнера, тем самым открывая клапан. Впоследствии клапан выпускает огнетушащий агент для тушения пожара.

При ручном включении снимите предохранительный штифт, нажмите на ручную рукоятку, чтобы пробить рабочую диафрагму в клапане баллона, откройте клапан и выпустите огнетушащий состав для тушения пожара.

Модель _ Структурная схема и основные параметры производительности:

4. Приводной газовый баллон в сборе:

Конструкция: Состоит из пневмоцилиндра и электромагнитного пускового клапана.

Принцип работы: Газовый баллон представляет собой стальной сосуд под давлением, наполненный азотом под высоким давлением. В случае пожарной тревоги контроллер пожарной сигнализации выдает ток напряжением 24 В постоянного тока, который активирует электромагнит и открывает пусковой клапан, выпуская азот из баллона. Выделившийся азот затем проходит через приводной трубопровод, открывая клапан контейнера. В чрезвычайных ситуациях предохранительный штифт ручной кнопки также можно снять, что позволяет немедленно активировать пусковой клапан при нажатии кнопки.

5. Привод газового баллона в сборе с клапаном баллона:

Конструкция: Ручной/электромагнитный клапан состоит из основного корпуса клапана, соединительного седла, электромагнита, стержня привода, пружины, ручной кнопки и ручного предохранительного штифта.

Принцип работы: Ручной/электромагнитный клапан установлен на узле пускового баллона или клапане контейнера. Когда в охраняемой зоне возникает пожарная тревога, контроллер пожарной сигнализации выдает ток 24 В постоянного тока, активируя электромагнит, который толкает шток привода и открывает клапан контейнера или пусковой клапан. В чрезвычайных ситуациях ручной предохранительный штифт можно немедленно снять и нажать кнопку, чтобы открыть контейнер или пусковой клапан.
