Шкафная система газового пожаротушения гептафторпропаном с объемом хранения 2 л, давлением хранения 1,6 МПа для окружающей среды от 0℃ до 50℃

Автоматический модуль пожаротушения для шкафов (HFC-227ea / FM200)

Введение в продукт

В качестве огнетушащего вещества в данной системе используется HFC-227ea (также известный как FM200) – чистое газообразное средство пожаротушения, сочетающее химические и физические механизмы тушения. Он бесцветен, не имеет запаха, обладает низкой токсичностью, не проводит электрический ток и не оставляет следов, что делает его безопасным для чувствительного электронного оборудования и ценного имущества. Он эффективно тушит пожары класса B (легковоспламеняющиеся жидкости), класса C (газообразные пожары) и электрические пожары при относительно низких расчетных концентрациях.

Данный модуль оснащен двумя типами встроенных пожарных извещателей: термочувствительной стеклянной колбой и гибкой пожарной трубкой. Такая конструкция исключает необходимость использования внешних дымовых или тепловых извещателей, а также отдельного пожарного контрольного прибора, что значительно упрощает архитектуру системы и снижает затраты на установку. Наше решение обеспечивает превосходную точность обнаружения, большую адаптивность к установке в шкафах, эффективное использование пространства и отсутствие помех для существующих компонентов шкафа.

Принцип работы

Автоматическая система пожаротушения для шкафов имеет два независимых метода активации, основанных на температурном датчике:

1. Активация термочувствительной стеклянной колбой – Когда температура окружающей среды внутри защищаемого объема достигает номинальной температуры разрушения стеклянной колбы (стандартно 68°C, возможно изменение по запросу), колба разрывается, мгновенно открывая выпускной клапан. Заполненный под давлением агент FM200 немедленно выпускается через сопло, быстро охлаждая защищаемую область и подавляя пожар.

2. Активация пожарной трубки – Гибкая трубка служит одновременно пожарным датчиком и линией выпуска. При воздействии на трубку источника огня (температура активации: 160°C ± 10°C) внутренний газ быстро расширяется, вызывая разрыв трубки в точке максимальной температуры. Это падение давления активирует клапан баллона, и огнетушащее вещество выпускается непосредственно через место разрыва, обеспечивая целенаправленное тушение именно там, где это необходимо.

Типичные области применения

1. Серверные шкафы в ИТ-отделах и компьютерных залах

2. Корпуса телекоммуникационного и коммуникационного оборудования

3. Шкафы управления для банковских и финансовых систем

4. Электрические и машинные панели управления в различных отраслях промышленности

Основные технические параметры и характеристики:
Модельные характеристики системы пожаротушения шкафов газовым гептафторпропаном:

Руководство по установке

1. Монтаж модуля

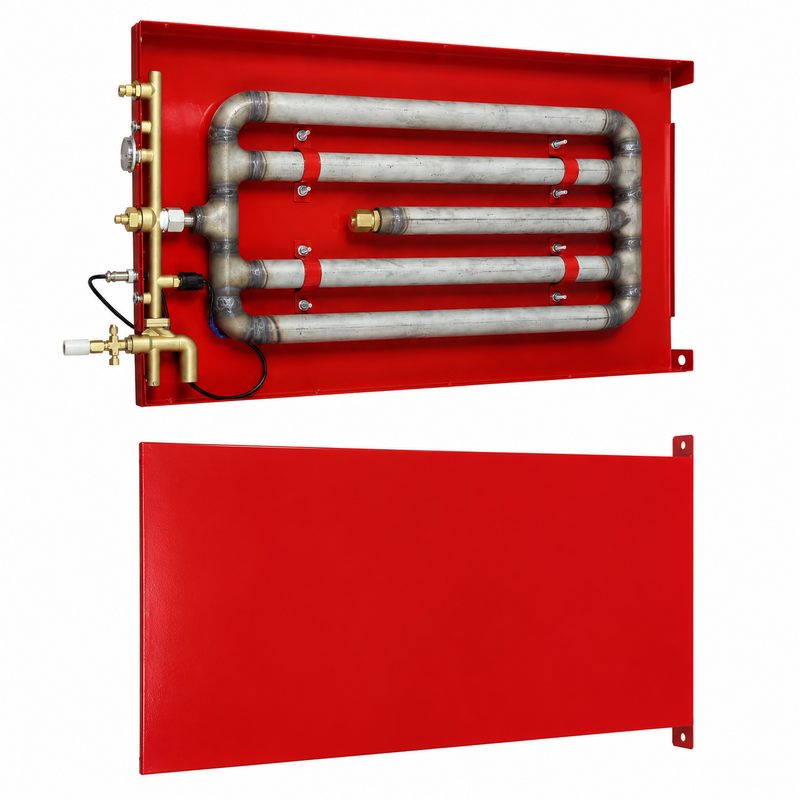

Модуль пожаротушения для шкафов предназначен для установки в виде выдвижного ящика в стандартные шкафы. Закрепите модуль, используя встроенные направляющие или опорный лоток шкафа, и зафиксируйте его винтами через два монтажных отверстия на передней панели.

2. Размещение термочувствительного узла и прокладка трубки обнаружения
Термочувствительный узел должен быть закреплен в шкафу с помощью прилагаемых аксессуаров. Трубка обнаружения пожара должна быть проложена в виде буквы S, с приоритетом покрытия зон, наиболее подверженных риску возгорания, и закреплена кабельными стяжками.

3. Меры предосторожности перед установкой

• Персонал, осуществляющий установку, ввод в эксплуатацию и техническое обслуживание, должен быть полностью ознакомлен со структурой модуля, принципами работы, эксплуатационными характеристиками и функциями компонентов клапана.

• Модуль должен быть установлен вдали от прямых солнечных лучей и источников тепла.

• Обеспечьте защиту модуля от вибрации и механических воздействий.

• Надежно закрепите модуль внутри защищаемой зоны с помощью соответствующих кронштейнов.

4. Подключение компонентов

• Интерфейсы: Модуль оснащен медным трубным интерфейсом, переключателем вкл/выкл, манометром, устройством обратной связи по сигналу, портом трубки обнаружения, узлом стеклянной колбы и выпускным соплом (на передней панели).

• Установка трубки обнаружения: Снимите заглушку с дроссельного порта, вставьте трубку обнаружения в штыревой разъем и надежно затяните медную гайку. Проложите трубку, как описано выше. Конец трубки оснащен стандартной заглушкой.

• Обратная связь по сигналу: Подключите устройство обратной связи по сигналу к системе мониторинга в соответствии с маркировкой клемм.

График технического обслуживания и инспекций

Должен быть назначен ответственный за техническое обслуживание для контроля регулярных проверок, при этом вся деятельность должна быть надлежащим образом задокументирована.

а. Двухнедельные инспекции (два раза в неделю):

• Убедитесь, что показания манометра находятся в зеленой (нормальной) зоне.

• Подтвердите, что переключатель клапана емкости находится в положении "ВКЛ" (ON).

• Проверьте наличие видимых аномалий или повреждений.

б. Ежеквартальные инспекции:

• Убедитесь, что все компоненты не имеют механических повреждений, коррозии и ухудшения покрытия.

• Убедитесь, что этикетки с наименованием остаются читаемыми.

• Подтвердите, что емкость с агентом, трубка обнаружения, выпускной шланг и сопло надежно закреплены и правильно подключены.

в. Ежегодная комплексная инспекция:

• Проведите проверку веса баллона с агентом для подтверждения объема содержимого. Допустимый диапазон: ≥ (объем баллона × 1,15 г/л) × 90%. При заполнении ниже этого порога произведите дозаправку.

• Если манометр выходит из зеленой зоны, проведите проверку веса. Если потеря агента превышает 10%, пополните агент и повторно заправьте систему под давлением.

• Осмотрите трубку обнаружения на предмет деформации, коррозии, физических повреждений или признаков старения.

• Техническое обслуживание баллонов должно соответствовать применимым местным нормам для сосудов под давлением (например, "Правила надзора за безопасностью газовых баллонов").

Уведомление о безопасности: Несанкционированный персонал не должен прикасаться или регулировать какие-либо компоненты данной системы пожаротушения во избежание случайной активации.

Упаковка и транспортировка

Чтобы ваш заказ прибыл в идеальном состоянии, мы применяем строгий протокол упаковки:

Внутренняя упаковка:
Каждый модуль пожаротушения для шкафов индивидуально упаковывается в антистатическую защитную пленку для предотвращения попадания пыли и царапин на поверхность. Все чувствительные компоненты, включая манометр и трубку обнаружения, закрепляются дополнительным амортизирующим материалом для предотвращения смещения во время транспортировки.

Внешняя упаковка:
Модуль помещается в специально разработанный прочный картонный ящик с вставками из пенопласта высокой плотности, повторяющими форму изделия, обеспечивая исключительную амортизацию и устойчивость к вибрации.

Деревянный ящик (обрешетка):
Для международных отгрузок все модули усиливаются экспортными деревянными ящиками, изготовленными из обожженной, термообработанной древесины, соответствующей стандартам ISPM 15. Ящик оснащен:

• Внутренняя пенопластовая прокладка для дополнительной защиты от ударов

• Надежные ремни и усиленные сталью углы для структурной целостности

• Четкие маркировочные этикетки ("Хрупкое", "Этой стороной вверх", "Беречь от влаги") для правильного обращения при логистике

Преимущества доставки:

• Стандартный срок выполнения заказа: 15–30 дней в зависимости от количества заказа

• Гибкие варианты доставки: морские перевозки, авиаперевозки или курьерская служба (DHL, FedEx, UPS)

• Поддерживаются как полная загрузка контейнера (FCL), так и частичная загрузка контейнера (LCL)

• Предоставляется профессиональная экспортная документация: коммерческий счет-фактура, упаковочный лист, коносамент и сертификат происхождения

Наша надежная упаковка гарантирует безопасную доставку вашего оборудования в пункт назначения, будь то Ближний Восток, Юго-Восточная Азия, Африка или другие мировые рынки.
