Автоматическая противопожарная труба fm200 - прямое освобождение для противопожарной защиты электрического шкафа

1. Обзор продукта

1.1 Технические характеристики

Важные примечания по расчету покрытия:

• При расчете объема защищаемого пространства учитывайте все находящееся внутри оборудование (например, блок двигателя, аккумуляторы или стойки). Не убавляйте объем оборудования.

• Эта система предназначена длязакрытые помещения. Частичные открытия, сильный поток воздуха или активная вентиляция могут значительно снизить эффективность тушения.

• Поведение пожара включает в себя множество переменных, которые трудно предсказать. Поэтому успешное тушение не может быть гарантировано при всех условиях.

• Эффективное тушение пожара зависит от множества факторов, помимо количества агента, в том числе:

  • Геометрия пространства и степень закрытости

  • Циркуляция и вентиляция воздуха

  • Температура окружающей среды

• Для оптимального выбора системы (тип агента, количество заливки и метод установки) проконсультируйтесь с нашей технической командой.

Неподходящие приложения:
Эта системане подходитдля:

• Химические вещества, которые быстро окисляются без доступа воздуха (например, нитрат целлюлозы, порох)

• Реактивные металлы (например, литий, натрий, калий, магний, титан, цирконий, уран, плутоний)

Ограничения использования:

• Эта системане переносной огнетушитель. Не пытайтесь управлять им вручную или управлять агентом вручную.

• Используйте эту системутолькокак описано в этом руководстве.

1.2 Работа системы

Трубка автоматического пожаротушения специально разработана для защиты небольших помещений с высоким риском возгорания. Он действуетбез внешнего источника питанияи активируется исключительно при обнаружении охоты.

Когда температура внутри защищаемого корпуса поднимается до критического порога, детекторная трубка плавится в точке, где тепло наиболее интенсивно. При этом создается отверстие, через которое весь огнетушащий состав попадает непосредственно на источник огня, обеспечивая быстрое и целенаправленное тушение.

1.3 Системные приложения

В зависимости от защищенного объема эта система подходит (и может превосходить) для следующих приложений:

• Морской: Моторные отсеки лодок

• Дорожные транспортные средства: Легковые автомобили, внедорожники, фургоны, внедорожники, микроавтобусы.

• Внедорожники: Квадроциклы, тракторы, вилочные погрузчики, строительная техника, гольф-кары, газонокосилки.

• Электрическая инфраструктура: Распределительные щиты, коробки предохранителей, серверные стойки, электрошкафы.

2. Структура системы

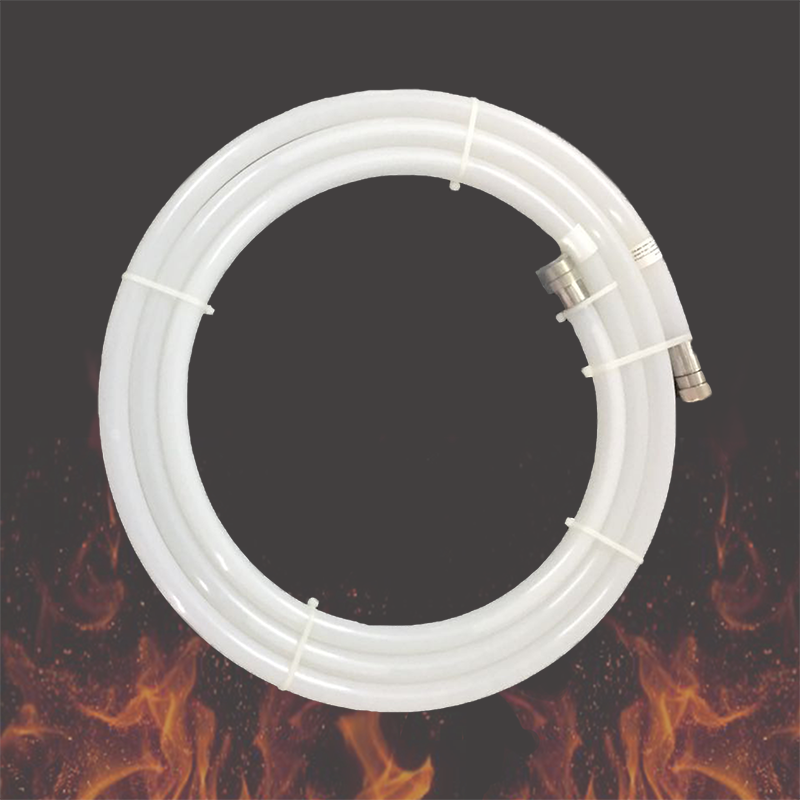

2.1 Напорная трубка

Напорная трубка служитдвойные функции— и как емкость для хранения, и как элемент обнаружения. Огнетушащее вещество хранится непосредственно внутри тубуса.

Свойства материала:
Трубка изготовлена ​​из специального термостабилизированного и устойчивого к ультрафиолетовому излучению пластика. Он обеспечивает превосходную устойчивость к:

• Большинство спиртов, оснований и воды

• Эфиры, кетоны и углеводороды

• Минеральные масла, стандартное топливо, растворы солей и органические кислоты.

Химическая совместимость:
При использовании минеральных кислот, фенола или других агрессивных химикатов проконсультируйтесь с нашей технической командой перед установкой.

Меры предосторожности при обращении:

• Трубкавсегда под давлением— обращаться осторожно.

• Делатьнетповредить, проколоть, уронить или бросить трубку.

• При транспортировке: зафиксировать от перемещения; избегать трения о землю.

• Делатьнетпопытаться отремонтировать поврежденную трубку.

• Хранить в сухом, хорошо проветриваемом помещении вдали от:

  • Сильные источники тепла

  • Агрессивные химические вещества (едкие или коррозийные вещества)

  • Острые предметы

  • Вибрация или большая нагрузка

Всегда предполагайте, что трубка находится под давлением.если не подтверждено, что пусто.

2.2 Средства пожаротушения – HFC-227ea или Novec 1230.

Информация о здоровье и безопасности:

Хотя агент классифицируется как нетоксичный, следует избегать ненужного воздействия:

• Ни один человек не должен оставаться незащищеннымк агенту более 5 минут, даже при концентрациях ниже опасного уровня.

• При выписке агент высвобождается ввысокое давление и очень низкая температура.

Безопасные расстояния установки:

• Поддерживать по крайней мере1 метрс любого постоянного рабочего места, если только система не закрыта или не установлены барьеры для предотвращения попадания агента на персонал.

Риск удушья:

• В газообразной форме агенттяжелее воздуха. Он может накапливаться в низких или закрытых помещениях, что приводит к дефициту кислорода и удушью.

• После опорожнения системы проветрите помещение естественным или механическим способом.Не входитьпока вентиляция не завершится.

Рекомендации по размещению:
Если в защищенной зоне регулярно присутствуют люди, проконсультируйтесь с нами, чтобы гарантировать, что конструкция системы не допускает превышения безопасных уровней концентрации во время сброса.

Опасности при вдыхании:

• Не вдыхайте пары. Воздействие высокой концентрации может вызвать:

  • Временная потеря нервной активности, онемение, головокружение, спутанность сознания.

  • Потеря координации, сонливость, потеря сознания.

  • Нерегулярное сердцебиение, сердцебиение, обмороки, слабость.

• Экстремальные концентрации могут привести к внезапной смерти.

Защита от обморожения и глаз:

• Жидкий агент может вызватьобморожениепри контакте с кожей или глазами.

• Всегда носите:

  • Защитные перчатки(непроницаемый тип) при устранении утечек

  • Защитные очки с боковыми щиткамиво время установки, проверки или обслуживания

Предупреждение о термическом разложении:

• Средство разлагается при длительном воздействии высоких температур с образованием токсичных побочных продуктов (галогеноводорода).

• После пожара немедленно проветрите помещение, чтобы избежать длительного воздействия агента на тепло.

• Используйте системутольков порядке, указанном производителем.

2.3 Манометр

Текущее давление в системе можно считать непосредственно с манометра, установленного на трубном фитинге.

2.4 Трубопроводная арматура

• Трубка запечатана с обоих концовфитинги из нержавеющей сталидля поддержания давления.

• Один штуцер предназначен для манометра; другой запечатан уплотнительным винтом.

• Фитинги также позволяют подключать дополнительныепереключатель давления, который контролирует внутреннее давление и отправляет сигнал на панель сигнализации или внешнее устройство (например, об отключении питания) при разряде.

Важный:

• Делатьнетпопытайтесь снять фитинги, пока трубка находится под давлением.

• Защищайте металлические детали от агрессивных веществ при хранении и транспортировке.

3. Установка

3.1 Установка продукта

Распаковка:

• Внутри упаковки трубка закрепляется кабельными стяжками. Разрезать связиосторожночтобы освободить трубку.

• Снимите силиконовые или пластиковые прокладки с фитингов или поверхности трубки.

Монтажные аксессуары:

• Монтажные кабельные стяжки входят в комплект поставки. Можно использовать и другие методы монтажа (например, металлические зажимы с резиновой изоляцией), если они подходят для окружающей среды шкафа.

• Рекомендуется: Используйте прочные термостойкие крепления, чтобы предотвратить отсоединение трубки во время пожара.

• Не используйтеметаллические крепежные материалы (стальные хомуты, проволока, листовой металл), которые могут непосредственно контактировать с трубкой.

Маршрутизация трубок:

• Форма трубки в закреплённом состояниине указан— его можно адаптировать к компоновке шкафа.

Предупреждающая этикетка:

• Наклейте предупреждающую этикетку наплоская, видимая поверхность.

• Перед нанесением тщательно очистите поверхность.

• Делатьнетнаносить на участки, которые достигают высоких температур (например, блок двигателя).

3.2 Инструкции по установке

1. Позиционирование: Размещайте систему как можно ближе к зонам наибольшего риска.

2. Избегайте барьеров: Не устанавливайте за препятствиями, которые могут заблокировать проникновение агента и снизить эффективность тушения.

3. Обращайтесь с осторожностью: Избегайте контакта с острыми предметами. Не сгибайте с силой и не ломайте трубку.

4. Безопасный монтаж: Надежно закрепите систему, чтобы она не могла двигаться. Максимальное расстояние между креплениями:25 см.

5. Привязка к твердотельным деталям: Крепить только к неподвижным компонентам конструкции, ни в коем случае не к движущимся частям (например, вентиляторам двигателя). Следите за тем, чтобы крепления оставались неповрежденными во время эксплуатации автомобиля.

6. Расстояние от источника тепла: Не размещайте трубку в прямом контакте или в непосредственной близости от деталей, превышающих80°Сво время работы (например, блок двигателя, турбокомпрессор, выхлопные трубы, индукторы).

7. Охрана окружающей среды: Избегайте воздействия агрессивных химикатов и прямых погодных условий.

8. Избегайте повреждения другого оборудования: Убедитесь, что установка не повредит окружающие компоненты.

9. Предупреждение о оцинкованных контактах: Делатьнетдопускайте контакта трубки с гальванизированными или оцинкованными предметами, так как это может вызвать гальваническую коррозию и привести к ухудшению качества и выходу трубки из строя.

3.3 Предупреждения

• Использоватьтолько оригинальные комплектующие. Замена деталей неодобренными изделиями приводит к аннулированию гарантии, может привести к неисправности системы и представляет угрозу безопасности.

• Система представляет собойавтономный блок. Делатьнетсоединить несколько устройств вместе.

• Системане совместимос другими системами пожаротушения. Не пытайтесь установить соединение.

• Монтаж должен выполнятьсяквалифицированный персонал от 18 лет и старше. Неправильное обращение может привести к неисправности и поставить под угрозу безопасность.

4. Техническое обслуживание

4.1 Техническое обслуживание и срок годности

• Система требуетотсутствие специального текущего обслуживания.

• Рекомендуется: Периодический визуальный осмотр для проверки:

  • Уровень давления

  • Герметичность фитинга

  • Признаки потертости или износа

• Срок годности: 10 лет (может быть короче в зависимости от условий применения).

4.2 Утилизация продукта

• Разряженная система состоит из металлических и пластиковых частей.

• Утилизируйте в соответствии сместные правила обращения с отходами.

• Для правильной переработки верните заряженные системы местному поставщику.

4.3 Визуальный осмотр

Во время работы вы можете наблюдатьпузырьки движутся внутри трубки— это указывает на наличие агентского и системного функционала.

Осмотрите:

• Глубокие канавки, следы растяжения или вмятины на трубке.

• Коррозия металлических деталей

• Любые признаки протечек вокруг фитингов

4.4 Проверка давления

• Благодаря физическим свойствам агента,давление меняется в зависимости от температуры окружающей среды:

  • Более высокая температура → более высокое давление

  • Очень низкая температура → давление пара может приближаться к нулю.

4.5 Предупреждение: когда заменять

Немедленно замените систему, если:

• Он был разряжен или опорожнён

• Он подвергся прямому обстрелу

• Трубка имеет повреждения, описанные в разделе 4.3.

• Металлические детали имеют следы коррозии или видимых повреждений.

Запрещенные действия:

• Делатьнетотвинтите манометр, уплотнительный винт или реле давления.

• Делатьнетмодифицировать или отремонтировать систему — обслуживание может выполнять только квалифицированный персонал.

• Несанкционированные модификации аннулируют гарантию и могут привести к травмам.

Внимание: горячая система:

• Если система подвергалась воздействию высоких температур (например, при работе двигателя), внутреннее давление может превысить15 бар— приближается к давлению разрыва.

• Делатьнетприменить механическое воздействие на горячую систему. Прежде чем приступать к работе, подождите, пока он остынет.

5. Отказ от ответственности

Поставщик и производитель должныне нести ответственностиза любые травмы, гибель людей, материальный ущерб или финансовые потери, возникшие в результате:

• Несоблюдение инструкций по установке, эксплуатации или техническому обслуживанию, содержащихся в данном руководстве.

• Несоблюдение предупреждений безопасности

• Несанкционированные модификации или использование неоригинальных компонентов.
