Стальной баллон профессионального класса / Сосуд для пожаротушения, совместимый с FM200

Баллон с газовой сетью FM200

Общее описание системы:


Автоматическая система пожаротушения на основе хладагента HFC-227ea (FM200) представляет собой комплексное решение для подавления пожаров с использованием газа. Полная система состоит из следующих компонентов:

• Комплекты баллонов с огнетушащим веществом и монтажные кронштейны

• Комплекты баллонов с пусковым газом и клапаны контейнеров

• Обратные клапаны жидкости и обратные клапаны газа

• Приводы и трубопроводы управления газом

• Коллекторы, селекторные клапаны, тройники, редукционные тройники, отводы и редукционные отводы

• Фланцы, предохранительные клапаны и устройства сигнализации обратной связи

• Трубопроводные сети и выпускные сопла

• Пожарные извещатели и панели управления газовым пожаротушением

• Звуковые и световые сигнализаторы, сигнальные звонки, индикаторы срабатывания и кнопки аварийного пуска/останова

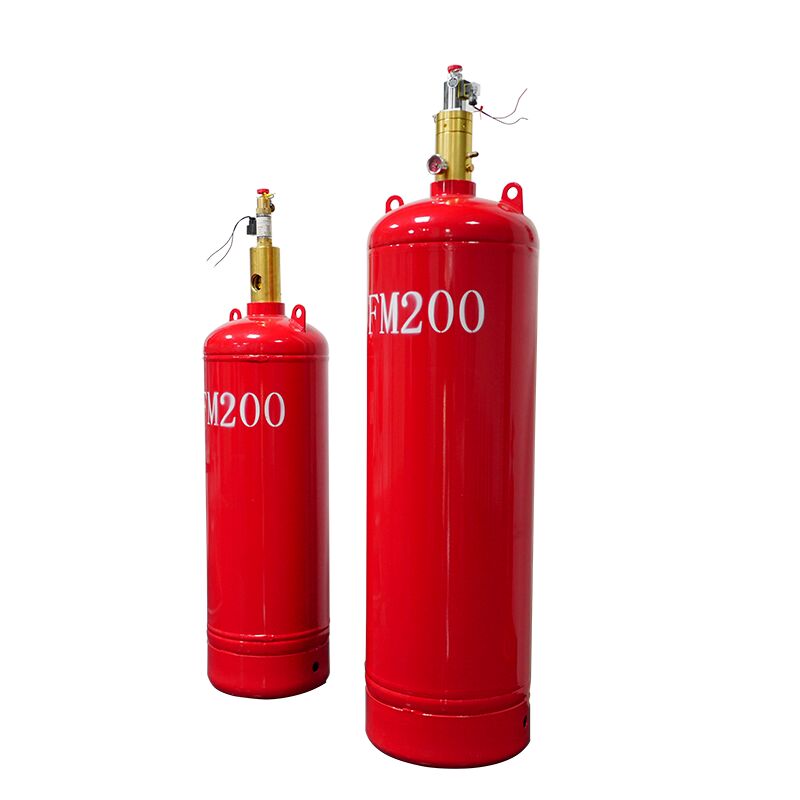

Комплект баллона с огнетушащим веществом

1) Назначение

Комплект баллона предназначен для хранения огнетушащего вещества HFC-227ea (FM200). Он выполняет несколько основных функций, включая герметизацию агента, контролируемый выпуск, заправку, сброс избыточного давления и индикацию давления.

2) Конструкция

Комплект баллона состоит из клапана контейнера, сифонной трубки и емкости для хранения.

• Емкость для хранения: Стальной сварной баллон, пригодный для повторной заправки, покрытый красной эпоксидной краской для защиты от коррозии.

• Клапан контейнера: Состоит из корпуса клапана, приводного устройства, поршня, индикатора давления и устройства сброса давления. После сборки с сифонной трубкой клапан контейнера устанавливается на горловину баллона. Он может быть активирован пневматически (с помощью давления азота в пилотной линии) или вручную для выпуска огнетушащего вещества.

3) Основные технические параметры

4) Инструкции по установке

1. Размещение: Место установки должно соответствовать проектным чертежам. Баллоны должны быть расположены в указанном порядке в соответствии с их идентификационными номерами. Разница высот между баллонами не должна превышать 20 мм. Между рабочей стороной и любой стеной или между соседними рабочими сторонами должно соблюдаться минимальное расстояние 1,0 м.

2. Ручное аварийное управление: В аварийной ситуации извлеките предохранительный штифт из привода, поочередно задействуйте рукоятку ручного управления и поверните кулачковый рычаг, чтобы открыть все клапаны контейнеров и выпустить огнетушащее вещество.

5) Инструкции по техническому обслуживанию

Ежемесячно проводите визуальный осмотр. Комплект баллона может продолжать использоваться только при подтверждении следующих условий:

• Отсутствие деформаций от ударов или механических повреждений

• Отсутствие видимой поверхностной ржавчины или коррозии

• Защитное покрытие остается неповрежденным

• Предохранительный штифт и пломба от несанкционированного доступа на месте и не повреждены

6) Важное примечание

Предохранительный штифт на клапане контейнера специально разработан для фиксации кулачкового рычага в положении. Предохранительный штифт должен быть извлечен только при необходимости ручного приведения в действие клапана контейнера. Фиксация кулачкового рычага не мешает нормальному пневматическому приведению в действие клапана контейнера с помощью азота во время автоматической работы системы.

Подробные параметры:
