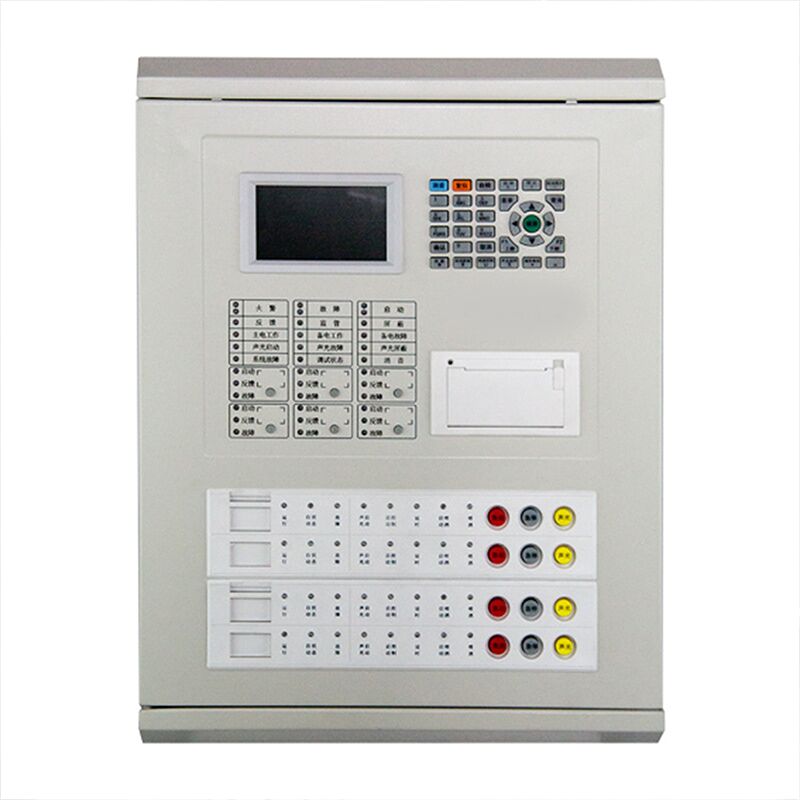

Интеллектуальная панель управления пожарной сигнализацией с интеграцией газового пожаротушения

Обзор продукции

Это...JB-QB-QTC5015 панель управления пожарной сигнализацией (интегрированная)Он умный человек.пожарная сигнализация и система управления соединениемкоторый объединяет функции пожарной сигнализации и управления газом в одном устройстве.он имеет большой цветный китайский персонаж LCD дисплей и встроенный принтерОн может подключаться к дымовым детекторам, тепловым детекторам, ручным точкам вызова, сондарам, индикаторам разряда газа и модулям ввода/вывода.Панель управления поддерживает управление газификацией для 4 независимых зон пожара и функции пожарной сигнализации для 1 петлиСоответствует стандартам GB 4717-2005 и GB 16806-2006, подходит для пожарной сигнализации и управления соединениями в торговых центрах, отелях,офисные здания, центров обработки данных, больниц, школ и промышленных объектов.

Применимые места

Эта панель управления широко используется в следующих коммерческих, общественных и промышленных зданиях:

• Торговые комплексы: торговые центры, универмаги, супермаркеты, брендовые магазины

• Отели и рестораны: отели с звездочкой, бизнес-отели, рестораны, банкетные залы, конференц-центры

• Офисные здания: офисные башни, бизнес-центры, офисы промышленных парков, правительственные здания

• Образование и здравоохранение: больницы, школы, библиотеки, музеи, кинотеатры, выставочные залы

• Центры обработки данных: серверные комнаты, коммуникационные узлы, банковские центры обработки данных, центры облачных вычислений

• Промышленные объекты: фабричные мастерские, склады, электрические помещения, контрольные помещения, производственные предприятия

• Транспортные узлы: Терминалы аэропортов, железнодорожные станции, станции метро, центры пассажирского транспорта

• Особые места: Архивы, хранилища ценностей, приборостроения, объекты культурного наследия

Основные преимущества

1. Интегрированная сигнализация и связь мощная функциональность

Эта панель управления объединяет пожарную сигнализацию и управление газом в одном устройстве, исключая необходимость в дополнительных контроллерах газа,значительное сокращение затрат на систему и площади для установкиОн поддерживает управление газом для 4 независимых зон пожара, позволяя задерживать старт, аварийный старт/стоп, активировать звуковую лампочку и функции обратной связи разряда.Он также включает в себя 1 петлю пожарной сигнализации с до 255 адресуемых точек, отвечающие требованиям пожарной защиты средних и больших зданий.

2Модульная конструкция гибкая конфигурация

Принимая модульную конструкцию подключения, панель состоит из основной секции управления, секции петли, специальной секции линии, секции управления газом и источника питания.Модули могут быть гибко настроены в соответствии с требованиями проектаПоследующее расширение или обслуживание требует только подключения или выключения соответствующих модулей без замены всего блока, что значительно снижает затраты на модернизацию.Он может быть сконфигурирован с до 6 трехпроводной выделенные точки управления с открытым цепью и обнаружением короткого замыкания, обеспечивая надежное управление важным оборудованием, таким как пожарные насосы и дымовые вентиляторы.

3. Цветный китайский дисплей Интуитивная операция

Оснащен 4-дюймовым цветным китайским ЖК-дисплеем с разрешением 480 × 272, обеспечивающим четкое и интуитивно понятное отображение.Полный интерфейс китайского меню позволяет легко работать с помощью простых нажатий кнопок без запоминания сложных командВстроенный микропринтер может печатать всю информацию об тревоге, неисправности и работе на китайском языке, что облегчает учет служебных записей и отслеживание событий.

4Неполяризованная двухбузовая установка

Используя неполяризованную двухбусовую технологию для подключения полевого устройства, можно легко подключить кнопки экстренного запуска / остановки, индикаторы разряда газа, стробные лучи и модули ручного / автоматического переключения.Проводка не требует различия полярности, значительно снижая сложность установки и затраты на рабочую силу. Расстояние связи может достигать до 1000 метров, поддерживая большое покрытие здания и уменьшая потребность в реле.

5. Многозащита Безопасно и надежно

Ключ использует конструкцию изоляции с высокой производительностью против помех, обеспечивающую стабильность и надежность системы.и в режиме ожидания питания использует 12V / 12AH герметичных свинцово-кислотных батарей. При отказе от питания, он автоматически переключается на питание в режиме ожидания, обеспечивая непрерывную работу системы.и неисправность устройства, быстро выявляя и указывая на аномалии.

6. Функция сети Централизованный мониторинг

С помощью CAN-автобуса он может взаимодействовать с JB-TG-TC5000, JB-LT-TC5200 и другими панелями управления пожарной сигнализацией, чтобы сформировать систему управления пожарной сигнализацией и газом.Интерфейс RS485 может подключаться к графическим устройствам отображения в комнате управления пожаром для удаленного централизованного мониторингаОн поддерживает рабочий режим, облегчая строительство иерархических сетей пожарной сигнализации в больших зданиях.

7. Программирование на месте

С помощью комплексных возможностей программирования на месте, логическое программирование ссылки и китайский аннотация ввод может быть выполнена через клавиатуру панели управления или подключение USB к компьютеру.Он поддерживает как стандартное программирование ссылки, так и методы программирования офлайн. Формулы связывания поддерживают диковинки, логику И/ЛИ, условия подсчета и другие сложные логические отношения, отвечая персонализированным требованиям связывания различных зданий.

Технические спецификации

Описание терминального блока

Распределение адреса зоны гашения

Стоимость коммерческого применения

Снижение затрат на систему: Интегрированная система сигнализации и гасификации исключает необходимость в дополнительных контроллерах гасификации, экономия затрат на закупку оборудования и места для установки.

Улучшить эффективность установки: Технология неполяризованных двухавтобусов упрощает процессы проводки, значительно снижая сложность установки и затраты на рабочую силу, сокращая циклы проекта.

Обеспечение безопасности в критических районах: функция управления газовым тушением в 4-х зонах подходит для центров обработки данных, архивов, кабинетов с высокоточными приборами и других мест, требующих газового тушения,обеспечение точной и надежной системы пожаротушения.

Удобное управление: Большой экран китайский дисплей для интуитивной работы; встроенный принтер для записи в режиме реального времени, облегчающий управление обязанностями; многоуровневый орган управления предотвращает несанкционированную работу.

Гибкое расширение: Модульная конструкция поддерживает последующее расширение; функция сетей позволяет создавать иерархические сети противопожарной защиты, отвечая требованиям поэтапной разработки и функционального обновления.

Инструкция по установке и использованию

1. Условия установки: Рабочая температура от 0°C до +40°C, относительная влажность ≤95% неконденсирующая, только для использования в помещениях

2. Способ установки: настенные, размеры 385 мм × 134 мм × 510 мм

3. Требования к проводке:

   • Автобус: ≥1,0mm2 RVS скрученная пара, сопротивление ≤20Ω

   • Линия питания: ≥2,5 мм2 провода RV

   • Специальная линия управления: ≥1,0 мм2 провода RV

   • Провод заземления: 4,0 мм2 медный провод, сопротивление заземлению < 4Ω

4. Примечания к поручению: При включении в действие функций газификации отключить все соединения соленоидных клапанов или установить рабочий режим на режим включения в действие, чтобы предотвратить случайный разряд

5. Уровни работы: Уровень 1 (основная работа), уровень 2 (настройки пользователя), уровень 3 (настройки системы), автоматически выходит после 30 секунд без работы

Предупреждения

• Эта панель управления предназначена только для использования в помещении; не устанавливать в влажной, высокотемпературной, пыльной или коррозионной среде

• При вводе в эксплуатацию или обслуживании частей газогасительных установок отключить соединения электромоторных клапанов или установить режим ввода в эксплуатацию

• Всегда используйте мультиметр для проверки безопасности перед подключением катушек электромоторного клапана

• Контроллер должен быть правильно заземлен для обеспечения безопасности

• Техническое обслуживание и ремонт должны выполнять только квалифицированные специалисты

• В случае тревоги, нажмите кнопку "Тишина" сначала, подтвердить состояние огня, а затем обрабатывать соответственно
