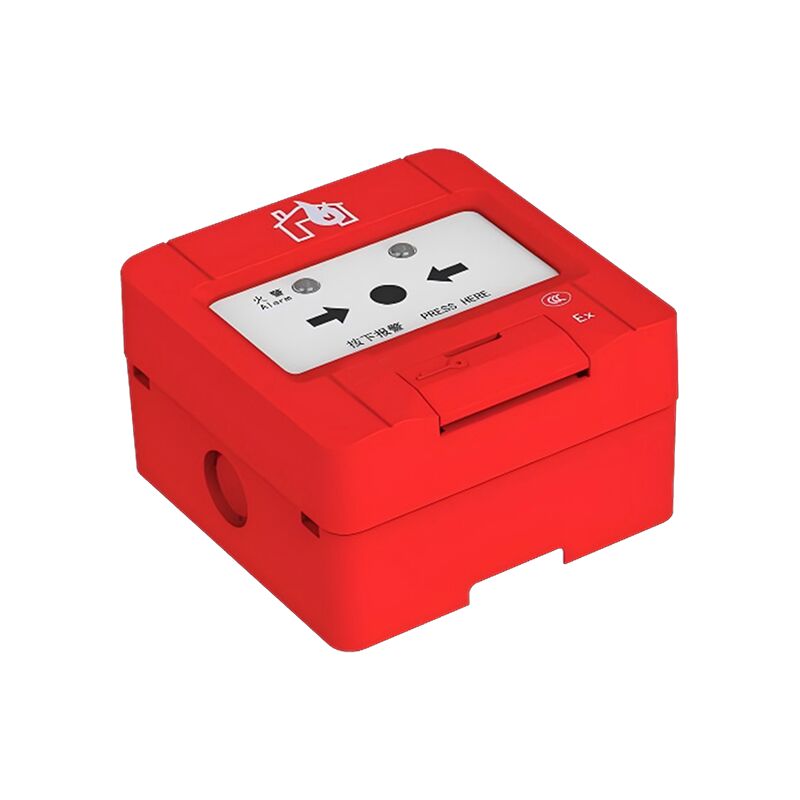

Взрывозащищенная ручная кнопка пожарной сигнализации для использования во взрывоопасных зонах

Обзор продукции

Это...взрывозащищенная ручная точка вызова пожараявляетсяручная станция сигнализацииПри нажатии на панель управления он посылает огневой сигнал на устройство.панель управления пожарной сигнализациейПродукт имеет конструкцию, безопасную для взрыва, с маркировкой Ex ib IIC T6 Gb, подходящей для зоны 1 и зоны 2 опасных зон, содержащих горючие газы классов IIA, IIB, IIC T1-T6.Построен с микропроцессором и неполяризованной двухбусовой технологией, расстояние передачи может достигать 1000 метров. Он может легко подключаться к контроллерам, обеспечивая надежную функцию ручной пожарной сигнализации для химических заводов, нефтегазовых предприятий,АЗС, и подобных мест.

Применимые места

Этот продукт широко используется в следующих коммерческих и промышленных помещениях:

• Нефтехимическая промышленность: Набор нефти, нефтеперерабатывающие заводы, химические заводы, нефтегазовые заводы, АЗС, АЗС

• Газовые установки: газовые станции, станции СПГ, станции регулирования давления газа

• Промышленные заводы: Мастерские распыливания краски, печатные мастерские, мастерские по производству литийных батарей

• Хранилища опасных материалов: Хранилища химических веществ, хранилища горючих материалов

• Лаборатории: Химические лаборатории, помещения для хранения опасных материалов в научно-исследовательских учреждениях

• Области коммерческой поддержки: подземные парковочные площадки, котельные помещения, электрические помещения с рисками горючих газов



  Основные преимущества

  1Сертификат на безопасность от взрывов

  Продукт прошел строгую проверку Национального центра контроля качества и испытаний взрывостойких электрических изделий (CQST) с маркировкой Ex ib IIC T6 Gb,подходящий для взрывоопасных сред, содержащих IIA, IIB, IIC класса T1-T6 горючих газов.не будет генерировать искры или высокие температуры, достаточные для возгорания взрывчатых газов;, обеспечивая надежное обеспечение безопасности в местах с высоким риском, таких как нефтехимические объекты.

  2. Контроль микропроцессора Стабильная производительность

  Построенные с высокопроизводительным микропроцессором и технологией поверхностного монтажа SMT, компоненты имеют хорошую консистенцию и высокую надежность.Интеллектуальные алгоритмы точно определяют статус активации кнопкиЭлектронное адресация позволяет программирование на месте с выделенным кодером, с диапазоном адресации от 1 до 200 пунктов,облегчение инженерного ввода в эксплуатацию и последующего обслуживания.

  3. Неполяризованная двухавтобусная дальняя связь

  Принимая технологию неполяризованной двухбусовой связи, ток в режиме ожидания ≤ 0,3 мА и сигнал тревоги ≤ 1 мА, достигая чрезвычайно низкого расхода энергии.поддержка охвата крупных промышленных районовНеполяризованная конструкция автобуса устраняет необходимость различения полярности во время проводки, значительно снижая сложность установки и затраты на рабочую силу.

  4. Включаемая структура Легкое обслуживание

  При установке просто вставьте закодированный корпус в основу и закрепите с помощью самонажимающих винтов.Разборка и обслуживание одинаково просты и быстрыПанель управления должна быть сброшена с помощью специального клавиша после нажатия, предотвращая несанкционированную работу и обеспечивая безопасность управления системой.

  5Ясное указание Легкое признание статуса

  Панель имеет красный индикатор пожарной сигнализации, который мигает в течение некоторого времени при нормальном состоянии мониторинга и становится постоянным красным при активации.Даже в слабо освещенной промышленной среде, рабочее состояние и состояние тревоги кнопки могут быть легко определены.

  ---

  Инструкции по безопасности против взрывов

  Данный продукт является безопасным взрывозащитным устройством. Во время использования должны строго соблюдаться следующие требования:

  • Должен использоваться с защитным ограждением, получившим сертификат взрывостойкости

  • Положительные и отрицательные концы ввода преграды безопасности не должны быть перевернуты.

  • Если в одной и той же цепи используется несколько защитных барьеров, они должны быть соединены параллельно на входном конце; каскадное соединение запрещено.

  • Никогда не стирайте корпус устройства сухой тканью в взрывоопасных условиях

  • Для очистки, выполните в хорошо проветриваемом месте без утечки газа, и вытереть сжатой влажной тряпкой

  • Это устройство одноразового использования; после повреждения его невозможно восстановить.

  ---

  Технические спецификации







  Параметр	Спецификация
  Рабочее напряжение	DC 18-28V (через защитный барьер)
  Текущий режим ожидания	≤ 0,3mA (24В)
  Текущий сигнал тревоги	≤1mA (24V)
  Противовзрывная маркировка	Ex ib IIC T6 Гб
  Способ обращения	Электронный кодер
  Диапазон адресов	1-200
  Светодиодный индикатор	В режиме ожидания: мигает на мгновение; сигнализация: постоянный красный
  Способ проводки	Двухбазовый, неполяризованный
  Расстояние передачи	≤ 1000 м (поперечное сечение проводника ≥ 1,0 мм2)
  Операционная температура	-10°C до +55°C
  Температура хранения	-30°C до +75°C
  Относительная влажность	≤95% (40±2°C)
  Размеры	90 мм × 90 мм × 52 мм
  Вес	170 г
  Расстояние к монтажному отверстию	60 мм (совместим с 50 мм)
  Рекомендуемая проволока	RVS 2×1,5 мм2 скрученная пара

  ---

  Стоимость коммерческого применения

  Безопасность в местах повышенного риска: Внутренне безопасная взрывозащитная конструкция отвечает требованиям пожарной защиты для опасных зон, таких как нефтехимические и газовые объекты, эффективно предотвращая риск взрывов.

  Уменьшите вероятность ложной тревоги: Интеллектуальное распознавание микропроцессора точно определяет активацию кнопки, уменьшая перебои в производстве и ненужные эвакуации, вызванные ложными тревогами.

  Сэкономить на строительстве: Неполяризованная двухавтобусная конструкция упрощает процессы проводки, экономия кабелей и затрат на рабочую силу; возможности связи на большие расстояния уменьшают потребность в релейном оборудовании.

  Эффективное управление: специальное сброс ключа предотвращает несанкционированную работу; конструкция подключения облегчает техническое обслуживание; ясное состояние индикатора света уменьшает трудности с работой.

  ---

  Инструкция по установке и использованию

  1. Требования к проводке: Использование RVS 2×1.5mm2 скрученной пары, сопротивление петли ≤20Ω

  2. Настройка адреса: Напишите код адреса (1-200) с помощью выделенного кодера перед установкой

  3. Установка базы: Закрепите основание к стене с помощью предварительно встроенной коробки или расширительных болтов, расстояние к отверстию 60 мм

  4. Способ проводки: подключение петлевой шины L1 и L2 к терминалам 1 и 2, без требования полярности

  5. Установка корпуса: После проверки проводки, вставьте закодированный корпус кнопки в основу и закрепите с помощью самонажатия винтов

  6. Операция перезагрузки: После сигнализации панель управления должна быть перезагружена с помощью специального ключа

  ---

  Предупреждения

  • Необходимо использовать с защитным барьером; никогда не подключаться непосредственно к автобусу контроллера

  • Соответствие параметров препятствий безопасности должно соответствовать принципам Uo≤Ui, Io≤Ii, Po≤Pi

  • Никогда не демонтируйте или не стирайте устройство в взрывоопасных условиях.

  • Это устройство одноразового использования; после повреждения его невозможно восстановить.

  • Установка должна соответствовать правилам GB3836.15-2010 и выполняться профессионалами
