Высокоскоростной диагональный поток пожарный дымовой выхлопный вентилятор 280°C промышленный

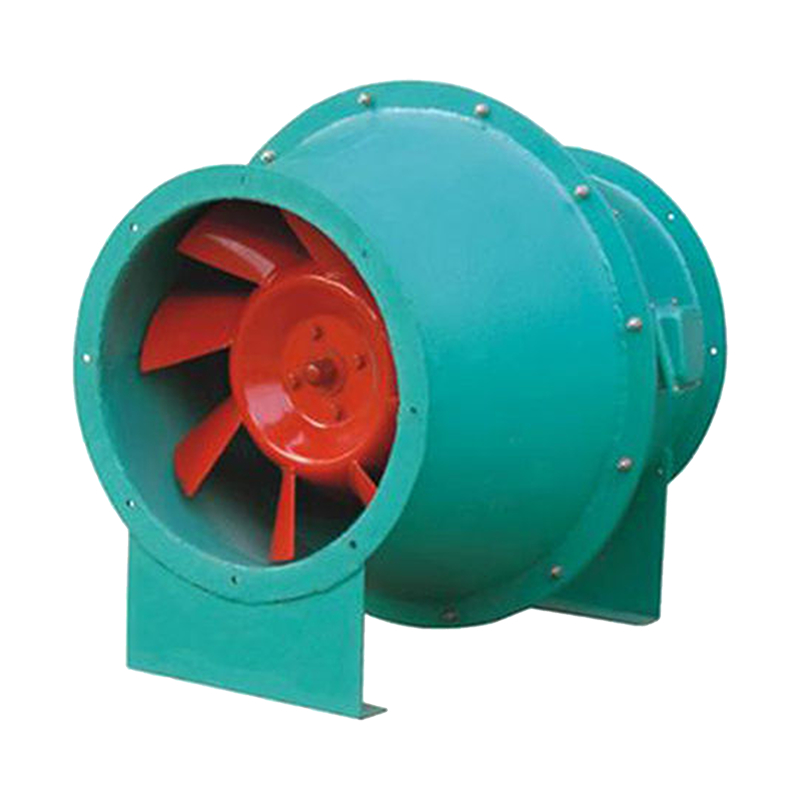

Вентилятор выхлопного дыма от пожара типа SFG с наклонным потоком

Введение продукта:
  Вентилятор диагонального потока в основном состоит из колеса, корпуса, впускного коллектора, выпускного гидрошлема и двигателя.вентилятор диагонального потока представляет собой перекресток между осевыми и центробежными вентиляторамиДвигатель диагонального вентилятора передает воздуху как центробежное, так и осевое движение, создавая смесь осевого и центробежного движения внутри корпуса.

Структурные особенности:
1.Структура в форме барабана, используя метод меридианного ускорения и теорию потока "квази-тернерий" для проектирования вентилятора смешанного потока, используется коническая структура колеса.Его небольшие характеристики входа и выхода ускоряют скорость потока воздуха и имеют высокий коэффициент давленияКоэффициент давления ветра выше, чем у ветропровода с аксиальным потоком, а коэффициент потока больше, чем у центробежного вентилятора.

2.Конструкция колеса на 45°, скрученные крылообразные лопатки, коллектор или дуговой глушитель, добавленные в впуск воздуха, объем воздуха может достигать 25000 м3/ч, а давление ветра превышает 1000Pa.Он экономит 30% энергии и уменьшает шум на 15 децибел..

3.Толстая скоба, прочный и долговечный, нелегко деформируемый, уменьшает вибрацию, генерируемую двигателем во время работы, позволяет вентилятору оставаться стабильным и уменьшать шум.

4.Мотор из меди, устойчивый к высокой температуре,температура транспортирующего газа составляет от -20 до 80°C, 100 мг/м3.

Сфера применения:
Он широко используется в проектах вентиляции и кондиционирования воздуха в гражданских зданиях, таких как промышленные и горнодобывающие предприятия, отели, спортзалы,и вентиляции и обмена воздухом в других промышленных областяхЗамена вентиляторов низкого давления, экономия инвестиций и пропорций, упрощение конструкции и упрощение установки.

Параметры продукта и таблица размеров:

Технические параметры производительности огневого вентилятора диагонального потока типа SFG Модель (Нет) Сила (КВт) Скорость (r/min) Fнизкий (м/ч) Давление (Pa) 3.0F 0.25 1450 890-2670 184 ~ 129 3.5S 0.18 960 935-2807 110 ~ 77 3.5F 0.37 1450 1413 ~ 4239 250 ~ 175 4.0S 0.25 960 1397 ~ 4190 143 ~ 100 4.0F 0.75 450 2109-6328 328-229 4.5S 0.37 960 1989 - 5008 гг. 182-135 4.5F 1.1 1450 3003-6007 415 ~ 317 5.0S 0.75 960 2727-8183 225 ~ 157 5.0F 2.2 1450 4120-12360 513 ~ 357 6.0S 1.5 960 4713-11784 321 ~ 240 6.0F 5.5 1450 7119-21358 739 - 515 7.0S 3 960 7484-18713 440 ~ 328 3.0S 7.5 960 11171-22348 575 ~ 440

Диаграмма размеров и внешнего вида пожарного вентилятора с диагональю потока типа SFG
Модель (Нет)	φD1	ΦD2	φD3	φD	L1	L2	L3	L4	H	4-0. d1	n- d2
3	300	340	380	500	450	386	250	200	260	4-φ10.5	6-Φ10
3.5	350	400	440	580	520	442	280	230	300	4-φ10.5	8-φ10
4	400	440	480	650	600	506	350	300	340	4-φ12.5	8-φ12
4.5	450	490	530	720	670	580	350	300	370	4-φ12.5	8-φ12
5	500	550	600	800	750	650	500	420	410	4-φ12.5	12-φ12
6	600	650	700	950	900	800	600	520	490	4-φ16.5	12-φ12
7	700	750	800	1100	1100	940	700	620	560	4-Φ16.5	16-φ12
8	800	850	900	1230	1200	1090	800	720	640	4-φ16.5	16-φ12

Упаковка и перевозка:
Упаковка продукта:

Этот продукт Smoke Extract Fans тщательно упакован, чтобы обеспечить безопасную доставку.Каждый вентилятор надежно завернут защитным материалом и помещен в прочную картонную коробку, чтобы предотвратить повреждение во время перевозки.

Перевозка:

Мы предлагаем быструю и надежную доставку для всех заказов наших дымных экстрактов. как только ваш заказ будет подтвержден, наша команда быстро обработает его и отправит его вам своевременно.Вы получите номер отслеживания, чтобы следить за состоянием доставки вашего пакета.

Часто задаваемые вопросы

В: У вас есть другие типы вентиляторов?
О: У нас есть полный спектр вентиляторов для средств противопожарной защиты, включая, но не ограничиваясь, осевым потоком, диагональным потоком и центрифугированными вентиляторами.

Вопрос: Вы можете спроектировать полную систему вентиляции для моей фабрики?
О: Да, вы предоставляете размер и площадь фабрики, и у нас будут профессиональные дизайнеры, чтобы предоставить вам отличные советы.

В: Вы можете сделать OEM и построить наш собственный бренд?
О: Да, мы можем предоставить услуги OEM и ODM, и вы также можете создать свой собственный бренд на продукте.

Вопрос: Можете ли вы производить вентиляторы с определенным внешним видом, лезвиями и распылительной краской?
О: Да, мы являемся производителем и торговой компанией. У нас есть собственная фабрика и приветствуем ваши консультации.
